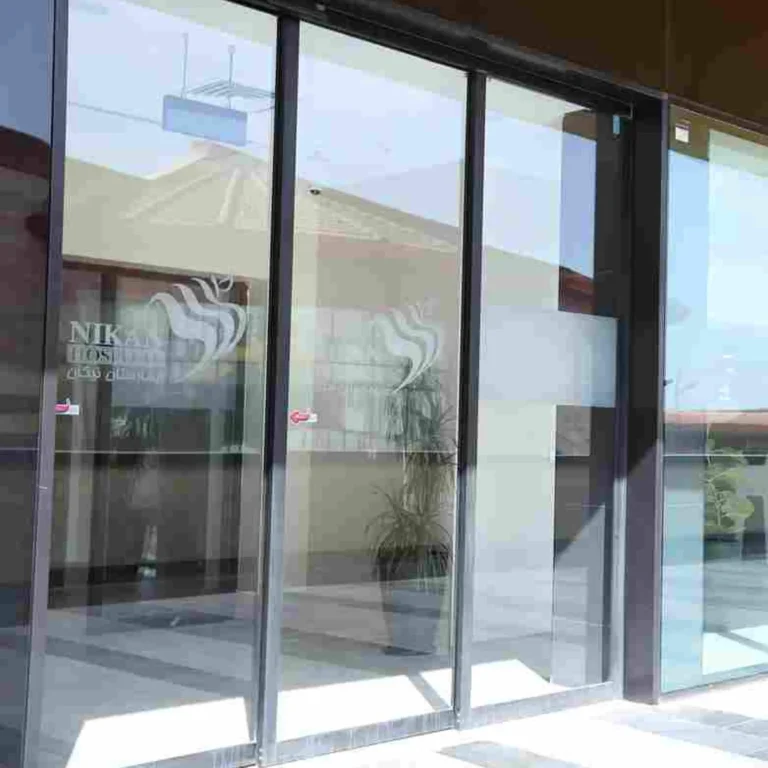

راهنمای جامع، مشخصات فنی و بررسی تخصصی درب اتوماتیک تلسکوپی ENIXINE مدل BDS-T
در پروژه‌هایی که عرض کل بازشوی ورودی ساختمان محدود است اما کارفرما نیازمند حداکثر عرض عبوری مفید برای ورود و خروج مراجعین، حمل برانکارد یا جابجایی بار است، درب‌های کشویی استاندارد تک‌ریل پاسخگو نیستند. درب اتوماتیک تلسکوپی ENIXINE مدل BDS-T به عنوان یک راهکار مهندسی بی‌نظیر، امکان دستیابی به بیش از ۷۰ درصد بازشوی خالص دهانه را با استفاده از مکانیزم هم‌زمان چندلنگه فراهم می‌آورد. این محصول ساخت کمپانی ENIXINE، نمادی از طراحی دقیق مکانیکی، پایداری حرکتی و اشغال حداقل فضا در نمای ساختمان است.
مکانیزم تلسکوپی به گونه‌ای طراحی شده که لنگه‌های متحرک به صورت موازی با دو سرعت متفاوت (لنگه جلویی با سرعتی دو برابر لنگه عقبی) حرکت می‌کنند تا در لحظه باز شدن، هر دو لنگه دقیقاً هم‌زمان روی لنگه ثابت یا دیوار کناری جمع شوند. این هماهنگی سینماتیک در این مدل به لطف پولی‌های دوبل دندانه‌دار و تسمه‌های مستقل با بالاترین دقت و بدون لرزش اجرا می‌گردد.
طراحی مهندسی، مکانیزم تلسکوپی و محرکه هوشمند
پیشرانه قدرتمند موتور قدرتمند DC 24V انکودردار با درایور میکروپروسسوری در این اپراتور تعبیه شده است تا شتاب‌گیری و ترمز روان چهار لنگه متحرک (در مدل بازشوی دوطرفه) یا دو لنگه (در مدل بازشوی یکطرفه) را مدیریت نماید. ریل آلومینیومی دوپله‌ای این اپراتور دارای خطوط حرکتی مجزا برای هنگرهای ردیف اول و دوم است؛ این طراحی مانع از هرگونه اصطکاک و تداخل میان لت‌های مجاور شده و طول عمر مفید سیستم را تا بیش از یک میلیون تردد ارتقا می‌دهد.
برد الکترونیکی پیشرفته با آنالیز مداوم گشتاور موتور و داده‌های انکودر، سرعت هر لت را در طول مسیر به طور مستقل پایش می‌کند. در هنگام بسته شدن، لت‌ها با شتاب هماهنگ حرکت کرده و در انتهای مسیر با فعال شدن ترمز نرم الکترومغناطیسی، بدون کوبش به یکدیگر می‌رسند؛ این ویژگی علاوه بر حذف صدای برخورد، سلامت فیزیکی شیشه‌ها را به طور دائم حفظ می‌نماید.
ویژگی‌ها و مزایای برجسته عملیاتی
- تامین بیش از ۷۰ درصد عرض بازشوی خالص دهانه در مقایسه با ۵۰ درصد درب‌های کشویی معمولی
- پیشرانه پیشرفته موتور قدرتمند DC 24V انکودردار با درایور میکروپروسسوری با مصرف بهینه انرژی و حرارت‌زایی نزدیک به صفر
- سیستم هنگرهای چهارچرخه پلی‌آمیدی دوبل با مقاومت سایشی فوق‌العاده بالا بر روی ریل سخت‌کاری‌شده
- تنظیم مستقل پارامترهای حرکتی نظیر سرعت بازشدن، زمان بازماندن و نیروی ترمز معکوس
- امکان عملکرد در وضعیت‌های زمستانه (نیمه‌بازشو جهت حفظ هوای مطبوع)، قفل شب و یکطرفه خروج
- قابلیت تلفیق کامل با سنسورهای چشمی ترکیبی پرده نوری و سیستم‌های کنترل تردد کارتی و رمز
جدول مشخصات فنی و مهندسی
| شاخص مهندسی | مشخصات و مقادیر استاندارد |
|---|---|
| نام و مدل محصول | درب اتوماتیک تلسکوپی ENIXINE مدل BDS-T |
| برند سازنده | ENIXINE |
| نوع پیشرانه اپراتور | موتور قدرتمند DC 24V انکودردار با درایور میکروپروسسوری |
| حداکثر وزن لت‌ها | مدل ۲ لنگه تا ۲۴۰ کیلوگرم / مدل ۴ لنگه تا ۳۲۰ کیلوگرم |
| عرض بازشوی مفید معبر | حداکثر تا ۳۶۰۰ میلی‌متر بازشوی مفید خالص |
| سرعت بازشدن لت‌ها | قابل تنظیم تا ۱٫۲ متر بر ثانیه مجموع سرعت لت‌ها |
| تغذیه و توان الکتریکی | ۲۳۰ ولت متناوب شهری، توان مصرفی میانگین ۹۰ وات |
| استانداردهای بین‌المللی | EN 16005 ایمنی اروپا، تاییدیه ماشین‌آلات CE و ISO 9001 |
دستورالعمل نصب، کابل‌کشی و الزامات زیرسازی
زیرسازی درب تلسکوپی نیازمند دقت مضاعف است؛ چرا که عمق قوطی‌کشی فلزی شاسی باید بتواند ریل دوبل با عرض بیشتر را به طور صلب پوشش دهد. استفاده از قوطی‌های فولادی حداقل ۴۰×۱۲۰ میلی‌متری توصیه می‌شود. تراز دقیق محور افقی و عمودی با استفاده از ترازهای لیزری کالیبره‌شده مانع از تمایل لنگه‌ها به یک سمت در هنگام حرکت تلسکوپی خواهد شد.
سیم‌کشی شامل اتصال تغذیه اصلی ارت‌دار، کابل‌های شیلددار سنسورهای مادون قرمز و اتصال سلکتور دیجیتال تعیین وضعیت است. تکنسین پس از نصب لت‌ها، کشش تسمه‌های رابط را با پیچ‌های رگلاژ اختصاصی تنظیم می‌کند تا حرکت هم‌زمان لت‌ها با روانی ۱۰۰ درصدی اجرا شود.
استانداردهای ایمنی، سنسورهای ضدبرخورد و عملکرد اضطراری
به منظور رعایت سخت‌گیرانه‌ترین الزامات استاندارد EN 16005، سنسورهای ترکیبی مایکروویو و پرده نوری فعال در بالای معبر تعبیه می‌گردند. این حسگرها کوچک‌ترین توقف افراد یا اشیا را در میان لنگه‌ها تشخیص داده و از حرکت لت‌ها ممانعت می‌کنند. همچنین در صورت برخورد فیزیکی غیرمنتظره، سامانه آنتی‌کرش موتور فوراً فرمان برگشت به عقب را صادر می‌نماید.
کیت باتری پشتیبان اضطراری تضمین می‌کند که در هنگام قطعی برق شبکه، لنگه‌ها با صدور فرمان تخلیه باز شده و امکان فرار ایمن ساکنان در شرایط بحرانی مهیا گردد.
راهنمای خرید، استعلام قیمت و خدمات پس از فروش
پیش از تصمیم‌گیری برای خرید درب اتوماتیک تلسکوپی ENIXINE مدل BDS-T کارشناسان فنی ما ابعاد دقیق دهانه و نیازهای ترافیکی پروژه شما را مورد ارزیابی قرار می‌دهند. فاکتورهای تعیین‌کننده در قیمت درب اتوماتیک تلسکوپی ENIXINE مدل BDS-T شامل عرض دهانه، تعداد لنگه‌های متحرک، نوع فریم و شیشه و وجود آپشن‌های امنیتی نظیر قفل برقی دوتایی است.
انتخاب یک سامانه تلسکوپی اورجینال با گارانتی تعویض کتبی و خدمات پس از فروش ده‌ساله، بهره‌وری پایدار و شکوه معماری ورودی شما را برای دهه‌ها تضمین خواهد کرد. جهت دریافت کاتالوگ و نقشه اجرایی با کارشناسان ما تماس حاصل فرمایید.
