در یک پروژه بازسازی در خیابان ولیعصر، کارفرما از لرزش مداوم لنگه‌ها و شکستن مکرر تسمه شاکی بود. با باز کردن کاور آلومینیومی متوجه شدم نصاب قبلی برای کاهش هزینه، هنگرهای بدون بلبرینگ و تسمه لاستیکی غیراستاندارد به کار برده بود. تعویض قطعات با هنگرهای تفلونی دارای بلبرینگ ژاپنی و تسمه نخ کربن، حرکت درب را مانند آب روان بی‌صدا کرد. شناخت قطعات، مرز میان کارکرد مهندسی و سرهم‌بندی موقت است.
قطعات درب اتوماتیک شیشه ای مجموعه‌ای هماهنگ از اجزای مکانیکی، الکترونیکی و سازه‌ای هستند که گشتاور موتور را انتقال می‌دهند، ایمنی تردد را تضمین می‌کنند و وزن لنگه‌ها را مهار می‌نمایند تا سیستمی پایدار شکل گیرد.
این سیستم‌ها یک مکانیزم یک‌تکه و بسته نیستند، بلکه ترکیبی ماژولار از ریل، هنگر، فریم، چشمی، مدار فرمان و گیربکس به شمار می‌آیند که هر یک وظیفه فنی مجزایی بر عهده دارند.
کلمه قطعات در این صنعت به معنای لوازم یدکی ساده نیست؛ به مفهوم یراق‌آلاتی است که باید در برابر میلیون‌ها چرخه استهلاک مداوم مقاومت کنند.
هماهنگی دقیق این اجزا، طول عمر کل سیستم را تضمین می‌نماید.
کیفیت در جزئیات پنهان است.
اصلی‌ترین قطعات درب های اتوماتیک شیشه‌ای چیست و چه وظیفه‌ای دارند؟

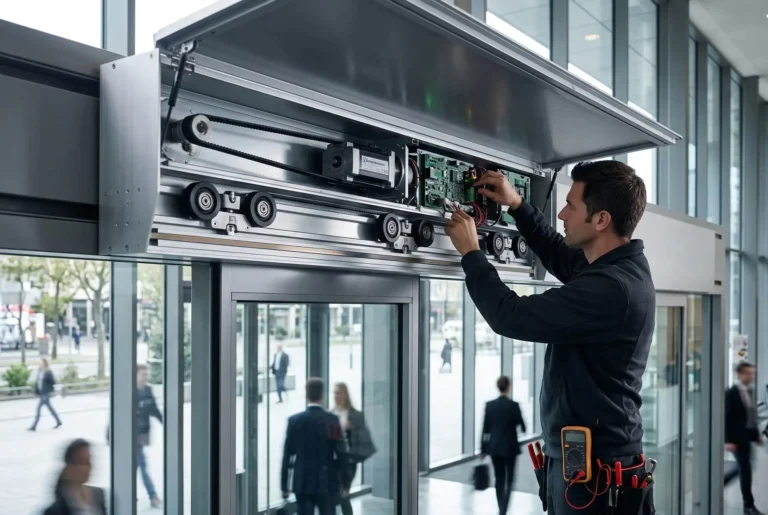

اجزای یک درب شیشه‌ای اتوماتیک به دو دسته کلی قطعات الکترومکانیکی و قطعات سازه‌ای/یراق‌آلات تقسیم می‌شوند. لوازم درب شیشه ای شامل موتور محرک، برد کنترل مرکزی، منبع تغذیه (پاور)، سنسورهای چشمی و قفل الکترومغناطیسی در بخش الکتریکی است.
در بخش مکانیکی، ریل درب اتوماتیک شیشه ای، غلطک درب اتوماتیک (هنگرها)، پروفیل درب اتوماتیک شیشه ای، فریم درب اتوماتیک شیشه ای و تسمه تایمینگ اسکلت اصلی حرکت را تشکیل می‌دهند.
جدول زیر وظیفه و اثر خرابی هر یک از یراق آلات درب اتوماتیک شیشه ای را تشریح می‌کند.
| نام قطعه | وظیفه فنی در سیستم | اثر خرابی یا فرسودگی بر کل درب | طول عمر تخمینی استاندارد |
|---|---|---|---|
| اپراتور و موتور براشلس | تولید نیروی محرکه دورانی و هدایت گشتاور به تسمه | از کار افتادن کامل حرکت درب یا داغ شدن مکرر | بیش از ۱۰ سال |
| کنترل‌باکس (مادربرد) | پردازش سیگنال‌های سنسور و محاسبه سرعت، شتاب و ترمز | ناهماهنگی در حرکت لنگه‌ها، ضربه به استپرها و توقف خطا | ۷ تا ۱۰ سال |
| هنگر و غلطک تفلونی | حمل وزن لنگه شیشه و غلتش روان روی سطح ریل | لرزش شدید شیشه، صدای گوش‌خراش سایش و خطر افتادگی لت | ۳ تا ۵ سال |
| تسمه دندانه‌دار تایمینگ | انتقال مستقیم حرکت از پولی موتور به فک‌های هنگر | شل شدن و لغزش لنگه، عدم همزمانی و پارگی ناگهانی | ۴ تا ۶ سال |
نقش ریل و پروفیل درب اتوماتیک شیشه ای در استحکام و بی صدا بودن حرکت چیست؟
شاسی و ریل آلومینیومی بستر اصلی قرارگیری تمام اجزای متحرک است. در سیستم‌های درجه یک، پروفیل ریل از آلومینیوم 6063 فابریک اکسترود شده و با مقاومت کششی بالا آنادایز می‌شود.
برای حذف اصطکاک و مهار سایش آلومینیوم با غلطک، یک تسمه باریک استیل ضدزنگ در کف شیار ریل جایگذاری می‌گردد. این نوار استیل علاوه بر افزایش نرمی حرکت غلطک درب اتوماتیک، مانع از ایجاد پله و فرورفتگی روی ریل در طول سالیان می‌شود.
انواع فریم درب اتوماتیک شیشه ای و ضخامت پروفیل‌ها چیست؟
فریم‌ها وظیفه قاب‌گیری و محافظت از لبه‌های حساس شیشه سکوریت را دارند. فریم درب اتوماتیک شیشه ای معمولاً در دو مدل فریم باریک (پروفیل ظریف ۴.۵ تا ۵ سانتی‌متری) و فریم پهن (پروفیل ۷ تا ۸ سانتی‌متری) تولید می‌شود.
پوشش نهایی فریم‌ها شامل آنادایز مات، براق، شامپاینی، طلایی، رنگ الکترواستاتیک کوره‌ای و روکش استیل نگیر ۳۰۴ است که علاوه بر زیبایی، از نفوذ رطوبت و اکسیداسیون جلوگیری به عمل می‌آورد.
جدول زیر تفاوت‌های میان انواع فریم آلومینیومی را از منظر فنی و ظاهری مقایسه می‌کند.
| نوع فریم لت | ویژگی‌های فنی و ابعادی | مزایای عملکردی | محدودیت‌های کاربرد |
|---|---|---|---|
| فریم آلومینیومی باریک (Slim) | عرض پروفیل حدود ۳۵ تا ۴۵ میلی‌متر؛ وزن بسیار سبک؛ لاستیک EPDM ظریف. | دید ویترینی بیشتر شیشه؛ فشار کمتر به موتور؛ ظاهر مدرن. | برای لنگه‌های بسیار بلند بالای ۳ متر توصیه نمی‌شود. |
| فریم آلومینیومی استاندارد پهن | عرض پروفیل ۷۰ تا ۸۰ میلی‌متر؛ دارای شیار تقویت‌کننده داخلی؛ لاستیک ضخیم. | استحکام فوق‌العاده بالا در برابر ضربه؛ هوابندی و درزگیری عالی. | کاهش سطح مفید شیشه خور؛ وزن سنگین‌تر لت متحرک. |
| کاور استیل ۳۰۴ مات/براق | روکش‌کاری ورق استیل روی پروفیل آلومینیومی با چسب پلی‌یورتان. | مقاومت دائمی در برابر شستشو با مواد شیمیایی و رطوبت؛ درخشش لوکس. | هزینه تمام‌شده بالاتر؛ امکان خط افتادن در تماس با اجسام تیز. |
چگونه قطعات اصلی و اورجینال را از مدل‌های کپی تشخیص دهیم؟
جدول ارزیابی زیر تفاوت‌های کیفی قطعات درب های اتوماتیک اصل و فیک را روشن می‌سازد:
| قطعه مورد بررسی | شاخص‌های اصالت و کیفیت بالا | نشانه‌های قطعه بی‌کیفیت و فیک |
|---|---|---|
| غلطک‌های هنگر | بلبرینگ اصل با علامت ژاپن/آلمان و روکش پلی‌آمید تزریقی فشرده | بلبرینگ بازسازی‌شده؛ جنس پلاستیک خشک بازیافتی با لبه‌های ناصاف |
| تسمه تایم | دارای سیم‌بکسل داخلی یا نخ کولار ضدکشش؛ دندانه‌های یکدست و انعطاف‌پذیر | تسمه لاستیکی بدون بافت تقویت‌کننده؛ بوی نامطبوع و دندانه‌های خورده‌شده |
| سنسور چشمی | لوگوی حک‌شده BEA یا Optex با دیپ‌سوئیچ‌های تنظیم زاویه مایکروویو | چشمی ساده تک‌حالته بدون تنظیمات تفکیک عابر از حرکت پس‌زمینه |
| ریل و شاسی | پروفیل آلومینیومی فابریک با مقطع استاندارد بدون پیچیدگی و نوار استیل | آلومینیوم ضایعاتی سبک با دیواره‌های نازک که زیر بار لنگه خم می‌شود |
چالش‌ها و محدودیت‌ها چیست؟
بزرگ‌ترین چالش در قطعات و یراق آلات درب اتوماتیک شیشه ای، عدم هماهنگی ابعادی قطعات متفرقه با یکدیگر است. استفاده از هنگر یک برند روی ریل برندی دیگر اغلب منجر به گیر کردن یا بازی لنگه می‌شود.
چالش دوم، دسترسی به قطعات یدکی در سال‌های بعد از نصب است؛ بنابراین توصیه می‌شود همواره پکیج‌هایی انتخاب شوند که لوازم مصرفی آن‌ها در بازار داخلی به وفور یافت شود.
سوالات متداول درباره قطعات درب اتوماتیک شیشه ای (FAQ)
وظیفه هنگر در درب شیشه‌ای اتوماتیک چیست؟
هنگر بازویی فلزی مجهز به غلطک‌های بلبرینگی است که وزن لت شیشه‌ای را به ریل انتقال می‌دهد و حرکت روان آن را ممکن می‌سازد.
چرا استفاده از نوار استیل در ریل آلومینیومی ضروری است؟
نوار استیل ضدزنگ مانع از سایش مستقیم چرخ‌های تفلونی با آلومینیوم نرم شده و از ایجاد ناهمواری در مسیر حرکت جلوگیری می‌کند.
نقش پولی هرزگرد در انتهای ریل چیست؟
پولی هرزگرد وظیفه ایجاد کشش تنظیم‌شده در تسمه تایمینگ و بازگرداندن مسیر تسمه به پولی موتور را بر عهده دارد.
چشمی پرده‌ای (ترکیبی) چه تفاوتی با چشمی معمولی دارد؟
چشمی ترکیبی هم حرکت افراد در راه رفتن را با امواج مایکروویو تشخیص می‌دهد و هم یک پرده ایمنی مادون قرمز در دهانه ایجاد می‌کند تا درب روی عابر بسته نشود.
استپرهای انتهای ریل چه نقشی دارند؟
استپرها ضربه‌گیرهای پلاستیکی مقاومی هستند که مانع از خروج هنگرها از ریل در حالت بازشوی کامل یا خطاهای انکودر می‌شوند.
باتری بک‌آپ درب شیشه‌ای چه مدت شارژ نگه می‌دارد؟
باتری پشتیبان در زمان قطعی برق توان تأمین ۲۰۰ تا ۴۰۰ چرخه باز و بسته شدن یا باز نگه داشتن دائم درب را داراست.
آیا می‌توان فریم‌های درب شیشه‌ای را بدون تعویض شیشه عوض کرد؟
در صورتی که ابعاد دقیق شیشه سکوریت برش‌خورده با ابعاد فریم جدید سازگار باشد امکان‌پذیر است، اما معمولاً تغییر فریم نیازمند تنظیم مجدد شیشه است.
قفل الکترومکانیکی درب شیشه‌ای کجا نصب می‌شود؟
این قفل روی شاسی آلومینیومی سوار شده و مستقیماً تسمه تایمینگ یا فک‌های هنگر را به هنگام بسته‌شدن قفل می‌نماید.
فرچه مویی دور فریم درب چه کاربردی دارد؟
فرچه‌های مویی درزگیر مانع از تبادل حرارت، ورود گرد و غبار شهری و نفوذ حشرات از فواصل بین لت‌های ثابت و متحرک می‌شوند.
کلید گردان تعیین وضعیت چند حالته است؟
کلید گردان یا پنل دیجیتال معمولاً دارای ۵ وضعیت عملکردی است: خودکار، قفل دائم، تمام‌باز، یکطرفه و نیمه‌باز زمستانه.
