ساعت ۹ صبح یک روز اداری، تماسی از یک شعبه شلوغ بانک داشتم که لت‌های درب شیشه‌ای ورودی بی‌وقفه باز و بسته می‌شدند و اجازه ورود به مشتریان نمی‌دادند. نگهبان تصور می‌کرد موتور سوخته است، اما با ۳ دقیقه بررسی متوجه شدم بازتاب نور آفتاب بر روی شیشه مجاور و گرد و غبار چشمی، سنسور را در چرخه تشخیص خطای مداوم انداخته بود. عیب‌یابی دقیق یعنی شناخت منطق سیستم، نه تعویض عجولانه قطعات گران‌قیمت.

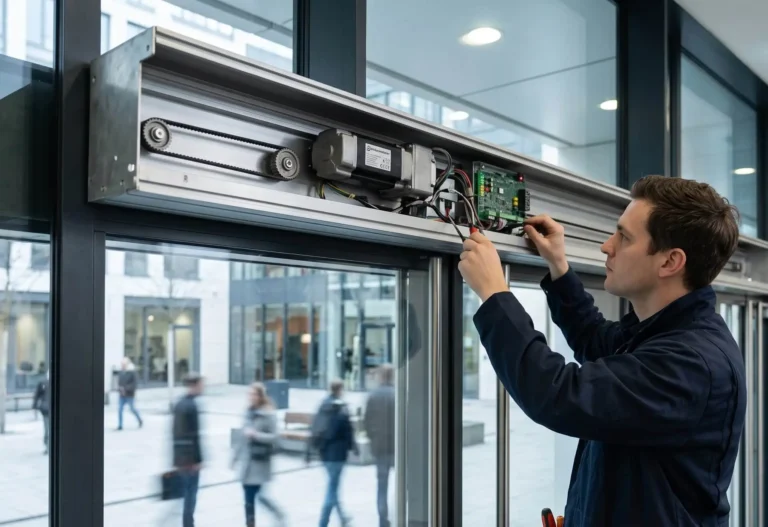

عیب یابی درب اتوماتیک شیشه ای فرآیندی تخصصی و سیستماتیک است که نشانه‌های نقص فنی را شناسایی می‌کند، ریشه اختلالات مکانیکی یا الکترونیکی را تحلیل می‌نماید و عملکرد پایدار را به سیستم بازمی‌گرداند تا ایمنی کاربران تأمین شود.
این فرآیند به معنی دستکاری کورکورانه پتانسیومترهای برد کنترل یا چرخاندن بی‌هدف پیچ‌های هنگر نیست، بلکه بازخوانی گام به گام کدهای خطا، سنجش ولتاژ مدار و بررسی سلامت فیزیکی تسمه و ریل است.
عیب‌یابی اصولی یعنی تفکیک ایرادات سنسورها از ایرادات مادربرد و تمایز میان سایش طبیعی غلطک‌ها با گیرپاژ موتور.
هر نشانه صوتی یا رفتاری در درب، سرنخی از یک قطعه خاص است.
تشخیص درست، نیمی از تعمیر است.
شایع‌ترین نشانه‌های خرابی درب اتوماتیک شیشه ای چیست؟
خرابی درب اتوماتیک شیشه ای معمولاً در چند رفتار مشخص بروز می‌کند: باز نشدن درب به هنگام حضور فرد، بسته نشدن کامل و بازماندن لت‌ها، حرکت پله‌ای و لرزش شدید هنگام حرکت، صدای جیرجیر یا سایش آهن به آهن، و باز و بسته شدن پی‌درپی و بی‌دلیل.
بررسی دقیق این نشانه‌ها به اپراتور ساختمان اجازه می‌دهد تا قبل از بروز آسیب جدی به موتور یا شکستن شیشه‌ها، اقدامات اصلاحی اولیه را انجام دهد.
جدول زیر راهنمای سریع عیب‌یابی شایع‌ترین مشکلات درب شیشه‌ای به همراه علت ریشه‌ای و روش اقدام است.
| نشانه‌های خرابی | علت ریشه‌ای احتمالی | آنچه نباید انجام داد | روش اصولی رفع عیب |
|---|---|---|---|
| درب باز و بسته مداوم می‌شود (سیکل لوپ) | تنظیم نادرست حساسیت چشمی؛ بازتاب نور؛ افتادن فرچه لنگه در دید سنسور. | دستکاری سیم‌بندی برد اصلی | تمیز کردن سنسور؛ کاهش حساسیت پتانسیومتر؛ تغییر زاویه تابش چشمی |
| درب اصلاً باز نمی‌شود | قطعی برق ورودی؛ کلید گردان روی قفل دائم؛ سوختن فیوز یا آسیب سنسور. | هل دادن شدید لنگه‌ها به طرفین | چک کردن برق و فیوز شاسی؛ بررسی وضعیت کلید سلکتور؛ ریست برد کنترل |
| لت‌ها هنگام بسته شدن به هم می‌کوبند | خرابی انکودر موتور؛ خارج شدن لت از کالیبراسیون تنظیم اولیه. | سفت کردن بی‌رویه تسمه | انجام دوباره اتوست (Auto-Set) و کالیبره سرعت ترمز انتهایی در برد |
| صدای جیرجیر یا خراش شدید در حرکت | کثیفی ریل؛ شکستگی بلبرینگ غلطک هنگر؛ اصطکاک شیشه با فریم کف. | روغن‌کاری ریل آلومینیومی با روغن موتور | پاکسازی ریل با دستمال خشک؛ رگلاژ ارتفاع لنگه؛ تعویض غلطک‌های ساییده |
علت باز و بسته شدن درب اتوماتیک شیشه ای بدون حضور عابر چیست؟
علت باز و بسته شدن درب اتوماتیک شیشه ای به طور خودکار، تقریباً در ۸۰ درصد موارد به سنسورهای راداری مایکروویو مربوط است. وقتی پرده‌های عمودی پنجره در اثر باد کولر تکان می‌خورند، یا بازتاب نور خودروها از شیشه‌های مجاور به چشمی می‌تابد، سنسور آن را به عنوان فرد در حال ورود تفسیر می‌کند.
همچنین اگر فک نگهدارنده لت مقداری شل شده باشد و لنگه هنگام بسته شدن لرزش داشته باشد، سنسور لرزش خود لنگه را می‌بیند و مجدداً فرمان باز شدن صادر می‌کند. با تنظیم پتانسیومتر حساسیت و هدایت زاویه سنسور رو به بیرون، این مشکل به سادگی حل می‌شود.
نحوه تنظیم درب شیشه سکوریت و رگلاژ هنگرها چگونه است؟
تنظیم درب شیشه سکوریت نیازمند دقت بالا برای حفظ تراز افقی و عمودی لنگه‌هاست. روی هر هنگر دو پیچ اصلی تعبیه شده است: یک پیچ تنظیمی ارتفاع که شیشه را بالا یا پایین می‌برد و پیچ قفل‌کننده که پس از رگلاژ سفت می‌شود.
فاصله لبه پایینی لنگه تا زمین باید بین ۵ تا ۸ میلی‌متر باشد تا نه به راهنمای کف (Guide) گیر کند و نه پرزهای مویی اجازه ورود گرد و خاک را بدهند. همچنین پین ضدخروج (Anti-Jump) زیر ریل باید طوری تنظیم شود که مانع از پرتاب لت در برخوردهای احتمالی گردد.
جدول زیر خطاهای رایج در هنگام تعمیرات درب شیشه ای و پیامدهای خطرناک آن‌ها را مقایسه می‌کند.
| اشتباه رایج در تعمیر | پیامد فنی منفی (آسیب) | روش صحیح و استاندارد |
|---|---|---|
| روغن‌کاری و گریس‌کاری سطح ریل آلومینیومی | جذب گرد و غبار؛ تشکیل جرم سیاه‌رنگ؛ سر خوردن و تخریب غلطک‌ها | ریل همواره باید کاملاً تمیز و خشک باشد؛ فقط بلبرینگ غلطک در صورت نیاز روانکاری شود |
| سفت کردن بیش از حد تسمه دندانه‌دار | فشار مضاعف به شفت و بلبرینگ موتور؛ پاره شدن زودهنگام تسمه | کشش تسمه باید به گونه‌ای باشد که با فشار انگشت حدود ۱ تا ۱.۵ سانتی‌متر انعطاف داشته باشد |
| عدم تنظیم پین ضدخروج هنگر | خروج چرخ از ریل در صورت هل دادن لنگه و خطر سقوط کامل شیشه | فاصله پین ضد خروج با زیر ریل باید دقیقاً ۱ میلی‌متر تنظیم و پیچ آن قفل شود |
چگونه تعمیرات درب شیشه ای لولایی و اپراتورهای آن را انجام دهیم؟
در تعمیر درب شیشه ای لولایی (اتوماتیک یا استوپ‌دار)، مکانیزم بر پایه بازوی مفصلی یا استوپ هیدرولیکی کف استوار است. کاهش روغن هیدرولیک یا نشتی استوپ باعث باز و بسته شدن ناگهانی و کوبیده شدن لنگه می‌شود.
در مدل‌های اتوماتیک لولایی (Swing Operator)، رگلاژ فنر برگشت، تنظیم انکودر زاویه بازشو و زاویه سنسورهای ایمنی نصب‌شده روی بدنه لنگه، سه گام حیاتی در تعمیرات محسوب می‌گردند.
چک‌لیست سرویس و نگهداری دوره‌ای برای جلوگیری از خرابی چیست؟
اجرای این ارزیابی ماهانه مانع از توقف‌های ناگهانی سیستم می‌شود:
| بخش مورد بازرسی | فرکانس بازرسی | اقدام لازم |
|---|---|---|
| سطح مقطع ریل آلومینیومی | ماهانه | پاکسازی با پارچه بدون پرز و الکل صنعتی |
| غلطک‌ها و هنگرها | هر سه ماه | بررسی عدم وجود پله و ترک روی تفلون و لقی بلبرینگ |
| سنسورهای ایمنی بین لنگه‌ای | ماهانه | تست قطع پرتو مادون قرمز هنگام بسته شدن لت |
| کشش تسمه تایمینگ | هر شش ماه | بررسی سلامت دندانه‌ها و عدم خوردگی و شل‌شدگی |
چالش‌ها و محدودیت‌ها چیست؟
بزرگ‌ترین چالش در تعمیرات درب‌های شیشه‌ای، خطرات جانی ناشی از شکستن ناگهانی شیشه سکوریت است. کوچک‌ترین ضربه فلزی به گوشه‌ها یا لبه‌های شیشه می‌تواند کل لت را در یک لحظه پودر کند.
چالش دیگر، دستکاری کدهای تخصصی برد توسط افراد متفرقه است که حافظه موقعیت موتور را پاک کرده و نیاز به ریست کامل فکتوری و برنامه‌ریزی مجدد ایجاد می‌کند.
سوالات متداول درباره عیب یابی درب اتوماتیک شیشه ای (FAQ)
چرا درب اتوماتیک شیشه‌ای باز می‌شود اما دیگر بسته نمی‌شود؟
این خطا عمدتاً به دلیل گیر کردن یا خرابی سنسور مادون قرمز ایمنی (فتوسل بین درب)، گیر مکانیکی لنگه‌ها یا تغییر وضعیت کلید به حالت تمام‌باز رخ می‌دهد.
اگر درب شیشه‌ای در حالت نیمه‌کاره متوقف شود علت چیست؟
علت می‌تواند ناشی از افت ولتاژ تغذیه، فعال شدن مدار محافظت حرارتی موتور بر اثر ترافیک شدید یا گیر کردن غلطک به مانعی روی ریل باشد.
چگونه می‌توان خطاهای روی صفحه نمایشگر اپراتور را ریست کرد؟
با فشردن دکمه ریست روی برد به مدت ۵ ثانیه یا قطع و وصل کلید اصلی پاور سیستم، اپراتور فرآیند تست اولیه را تکرار می‌کند.
چرا درب شیشه‌ای در هوای سرد زمستان کند حرکت می‌کند؟
سفت شدن گریس داخلی گیربکس و کاهش انعطاف‌پذیری گردگیرها در برودت هوا سرعت را کاهش می‌دهد که با تنظیم مجدد سرعت زمستانه روی برد قابل جبران است.
آیا روغن‌کاری ریل درب شیشه‌ای توصیه می‌شود؟
خیر، روغن‌کاری ریل آلومینیومی بزرگ‌ترین اشتباه است؛ زیرا ذرات گرد و خاک را جذب کرده و لایه‌ای ساینده تشکیل می‌دهد که چرخ‌ها را خراب می‌کند.
علت لرزش شدید شیشه هنگام حرکت چیست؟
شل شدن پیچ‌های هنگر متصل به فریم شیشه یا سایش نامتقارن غلطک‌های تفلونی عامل اصلی لرزش لنگه‌ها هستند.
اگر ریموت کنترل کار نکند چه بخش‌هایی باید بررسی شوند؟
ابتدا باتری ریموت، سپس فیوز رسیور و در نهایت سیم آنتن متصل به گیرنده فرکانس رادیویی روی برد باید چک شوند.
چرا درب با سرعت زیاد به استپرهای انتها ضربه می‌زند؟
خطای انکودر موتور در شمارش پالس‌های چرخش یا جابجا شدن لت روی تسمه باعث گم شدن موقعیت ترمز توسط برد می‌شود.
چگونه سلامت سنسور مادون قرمز را تست کنیم؟
با قرار دادن دست در مسیر نور نامرئی چشمی، باید چراغ LED نشانگر روی سنسور از حالت سبز به قرمز تغییر رنگ دهد.
آیا در زمان تعمیرات باید شیشه‌ها را از هنگر باز کرد؟
تنها در صورت نیاز به تعویض هنگر معیوب یا تعویض شیشه نیاز به دمونتاژ لت است؛ برای سرویس موتور و تسمه نیازی به پیاده‌سازی شیشه‌ها نیست.
